HOME » 施工例紹介 » スズキ ワゴンR+の板金・塗装施工例

スズキ ワゴンR+の板金・塗装施工例

スズキ ワゴンR+

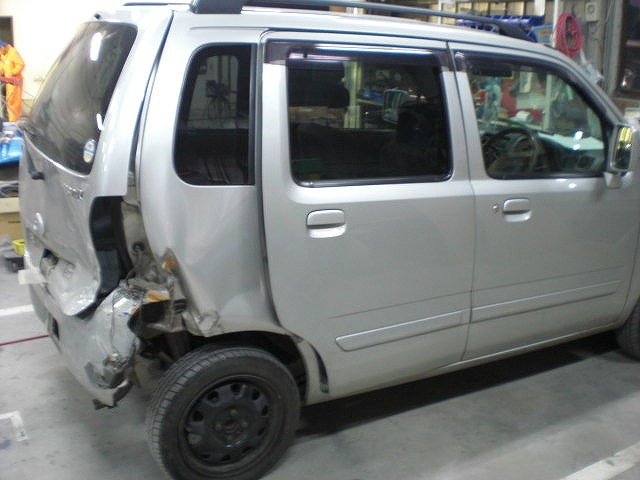

事故大破

スズキ ワゴンR+

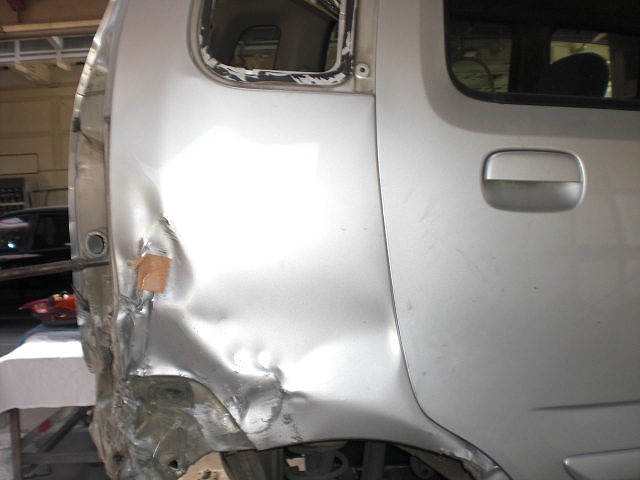

ボディーが歪むほど形がまるで変わっているのが分かると思います

スズキ ワゴンR+

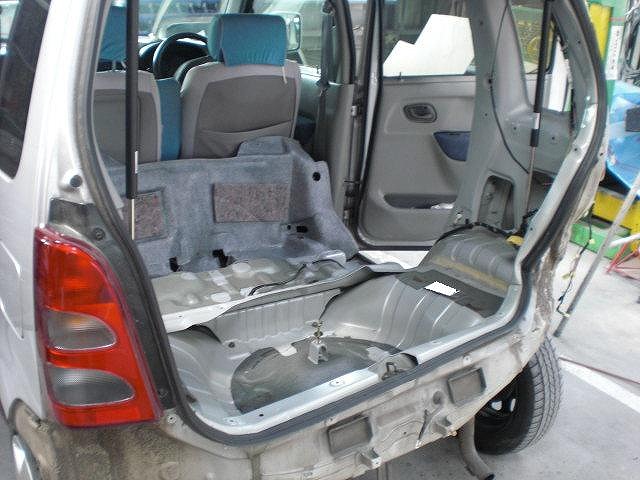

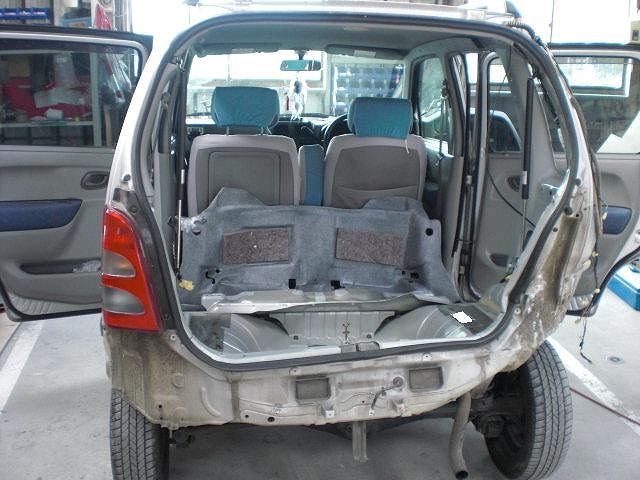

右側後方の部品は交換となります

スズキ ワゴンR+

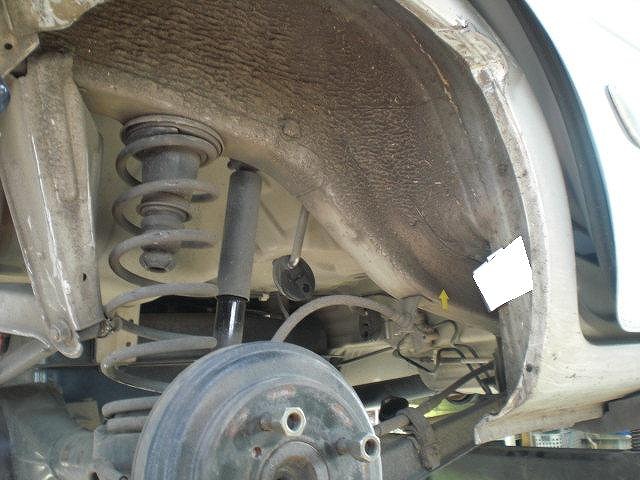

黄色い矢印の部分

フレームが折れており損傷波及確認

スズキ ワゴンR+

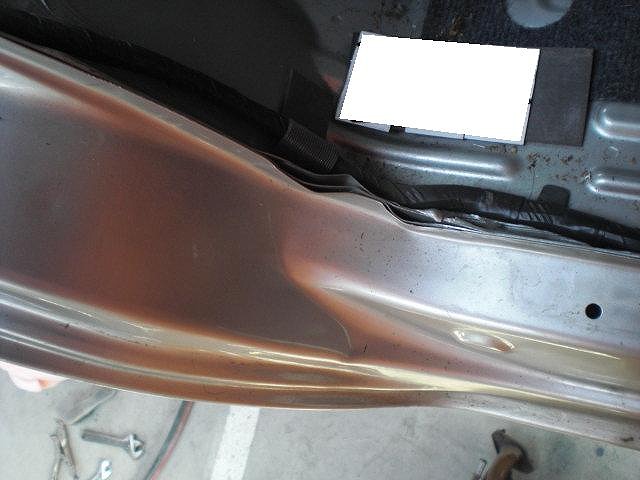

Rrドアを開けた所もこのような状況でした

スズキ ワゴンR+

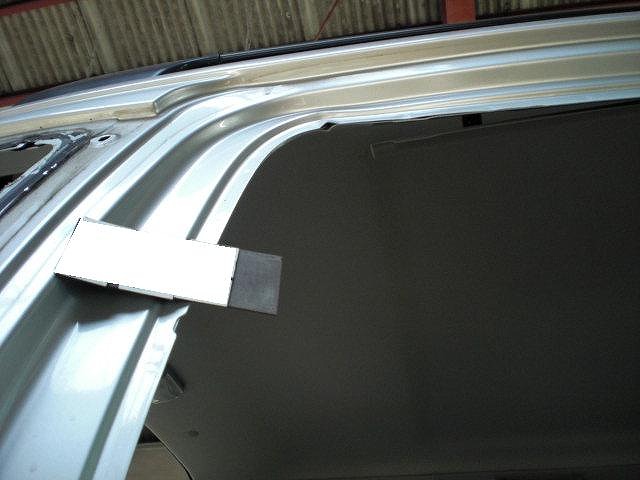

ドアを開けた上側にも波及が及んでおります

スズキ ワゴンR+
スズキ ワゴンR+

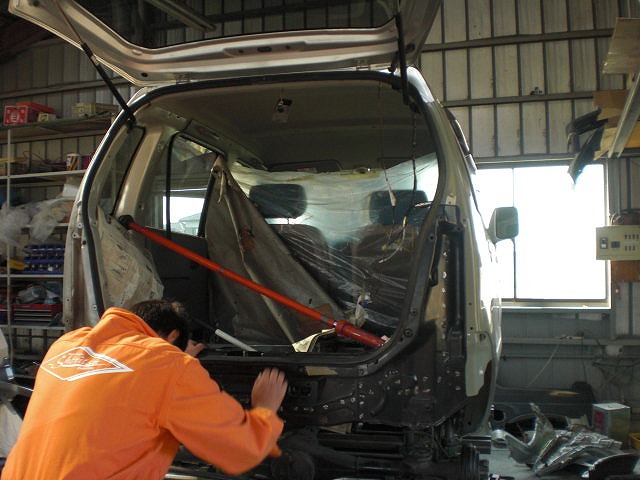

まずは荒出し作業によりボディーアライメントをとっていきます

スズキ ワゴンR+

ボディーアライメント

スズキ ワゴンR+

多少荒出しをしましたが…

まだまだ詰まっている状況です

スズキ ワゴンR+

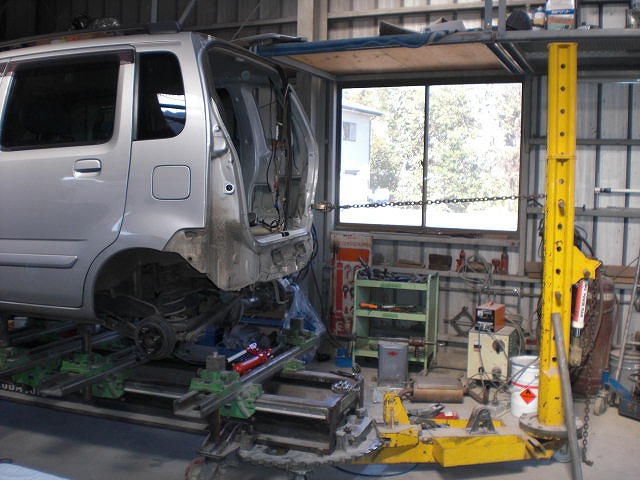

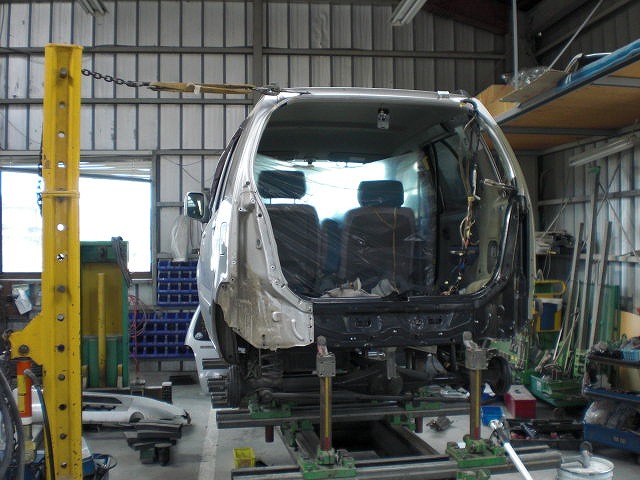

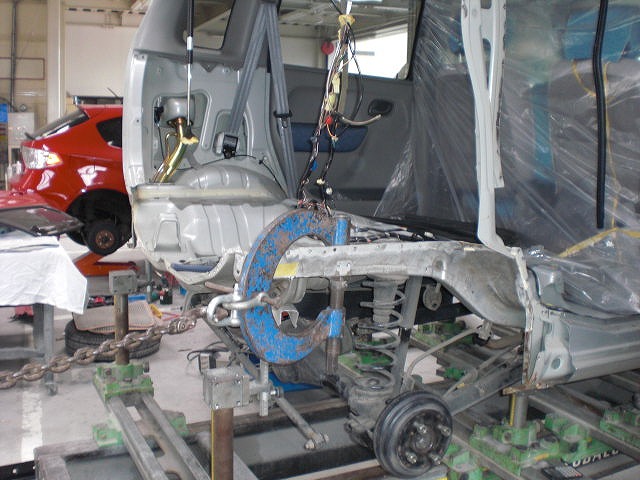

フレーム修正中

スズキ ワゴンR+

荒出し作業をしてきたところですが…

まだまだフレームの詰まりがなおっておりません

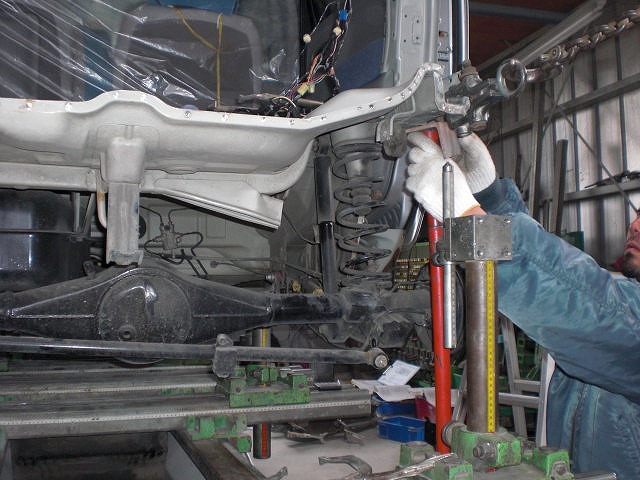

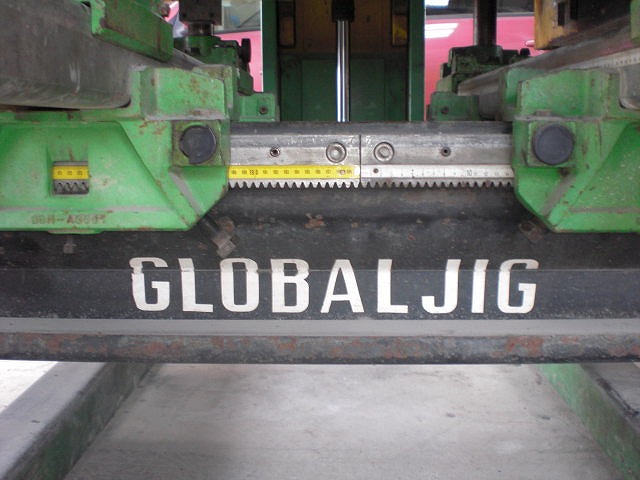

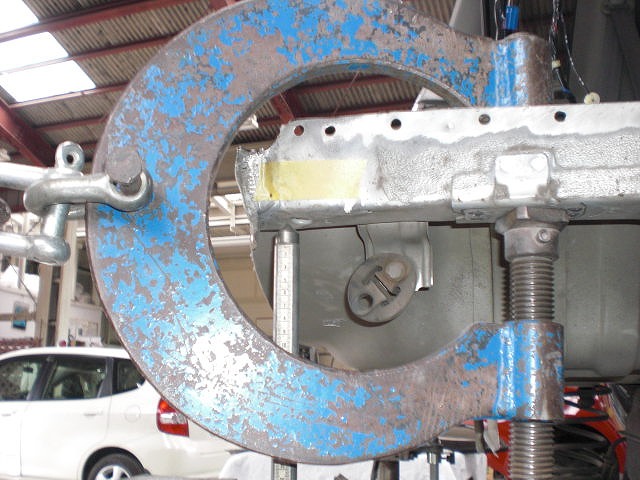

ゲージ先端がメーカー規定数値のポイントです

スズキ ワゴンR+

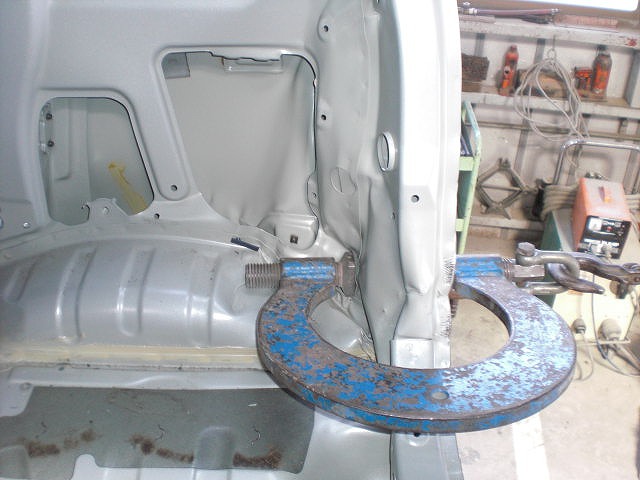

あのように歪みがひどかった車はフレームも八方向にくるっているので

あらゆる方向に引き出さなくてはなりません

スズキ ワゴンR+

下回りのくるいが良くなったところで…

ルーフ部周辺の歪みを修正

スズキ ワゴンR+
スズキ ワゴンR+

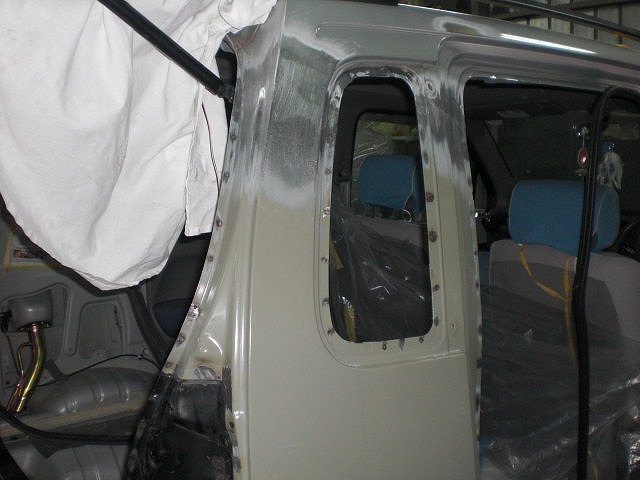

歪みを取りながらボディー形状を合わせていきます

あと2ミリ…

あと2ミリをどう出すかが悩むところなのです

スズキ ワゴンR+

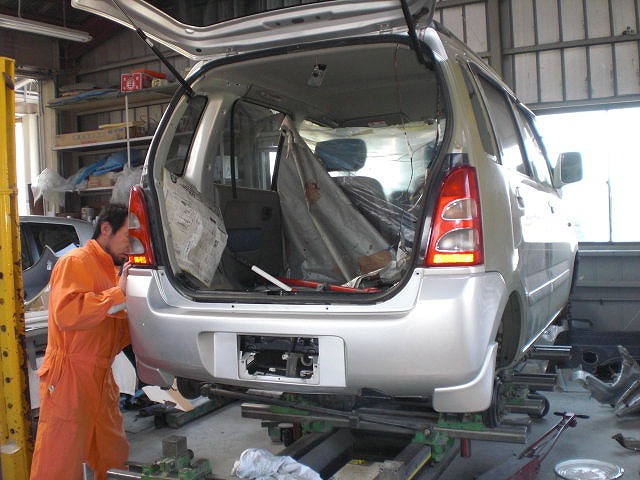

全て寸法通り出たところで

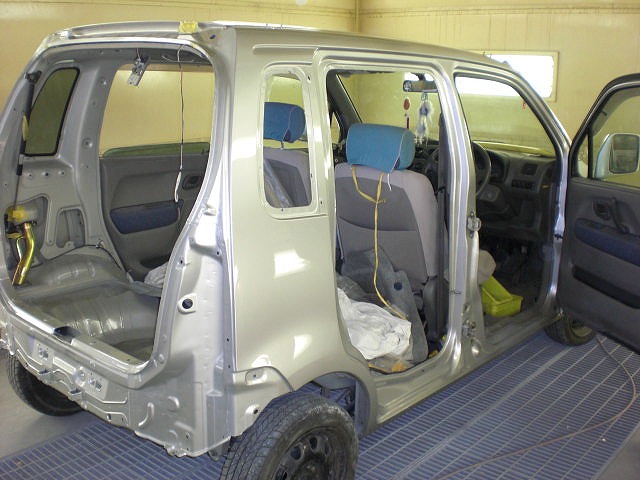

このように全てを艤装し最終確認をします

もちろん!!この時点でも足回り部分も寸法通り出ています

スズキ ワゴンR+
スズキ ワゴンR+

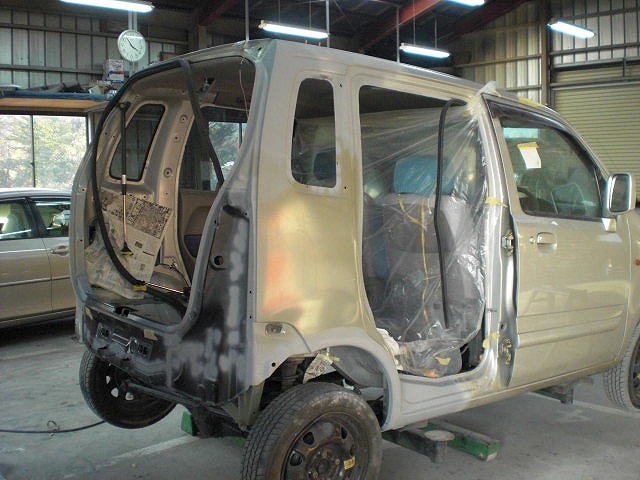

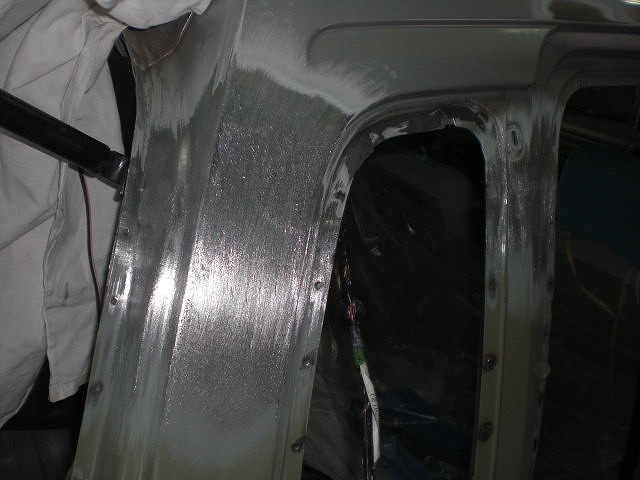

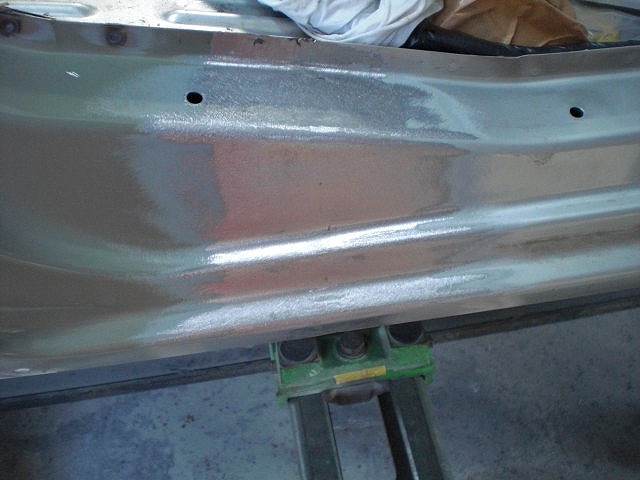

新品部品との接合部分です

今は合理性や利便性を求める時代の流れの中で

徐々に消えていってしまったクラシカルな技法と言えるでしょう

金属製の物なのでパテと違い、吸い込みやヒビ割れ・経年変化がおきません

スズキ ワゴンR+
スズキ ワゴンR+

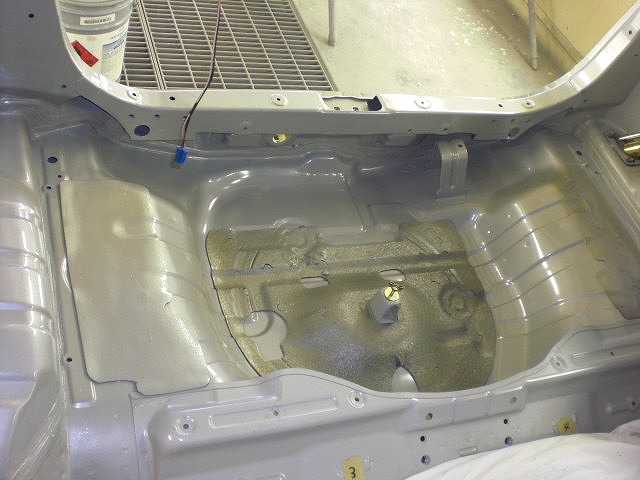

防錆加工終了

スズキ ワゴンR+
スズキ ワゴンR+
スズキ ワゴンR+

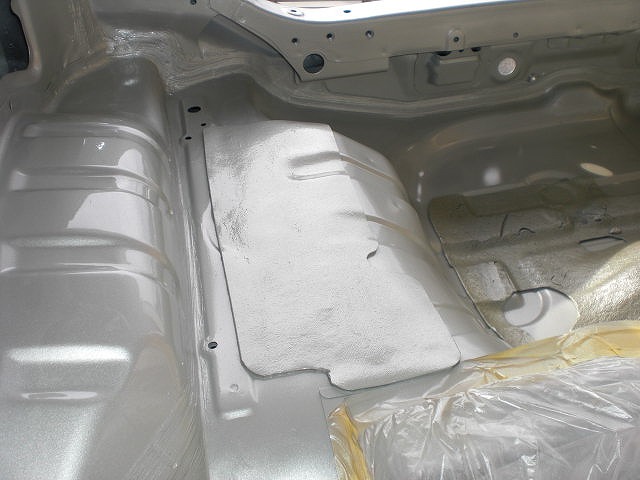

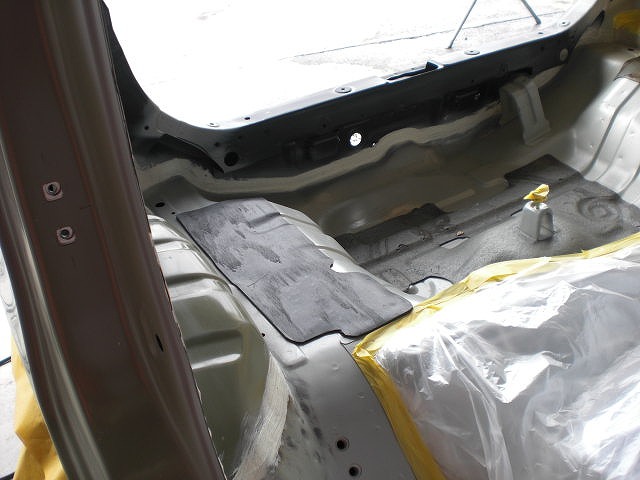

新車と同じ形状にサイレンサーパッド加工貼り付け

スズキ ワゴンR+
スズキ ワゴンR+

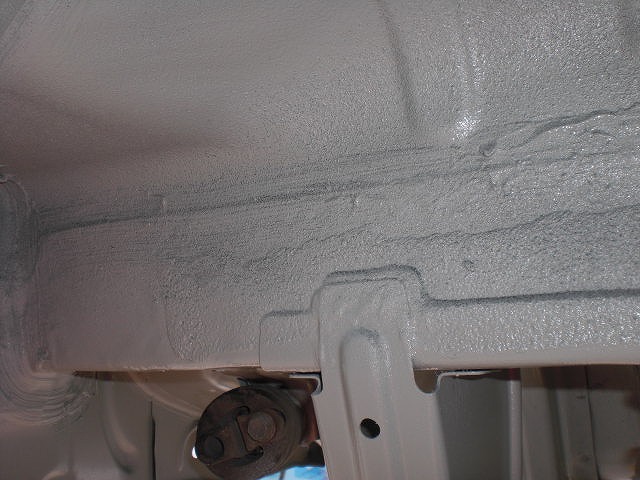

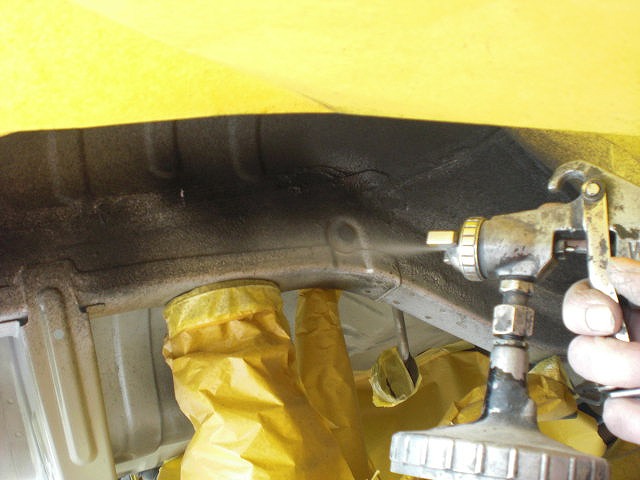

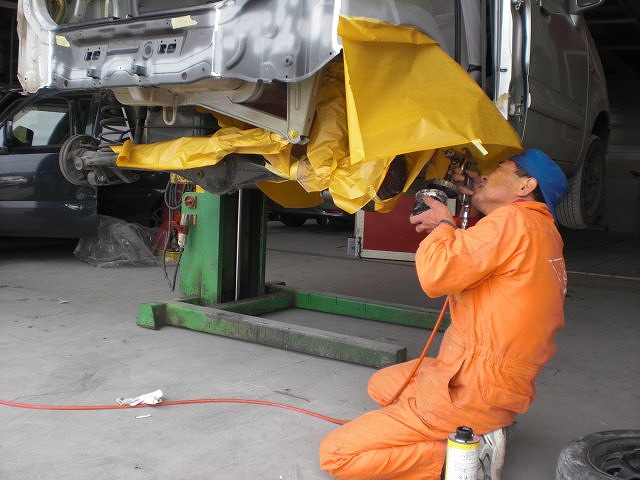

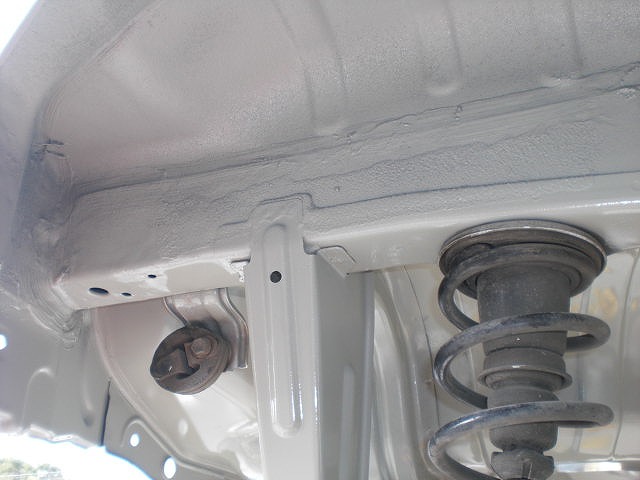

新車の粗さと同じように…同じ場所にアンダーコートを塗布

スズキ ワゴンR+
スズキ ワゴンR+
スズキ ワゴンR+

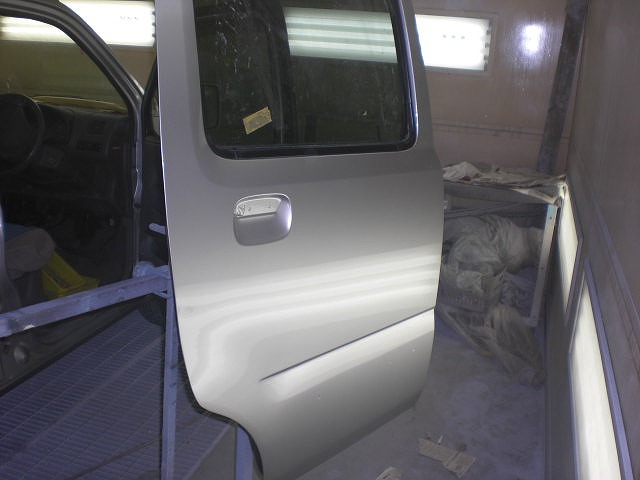

外板塗装終了

スズキ ワゴンR+

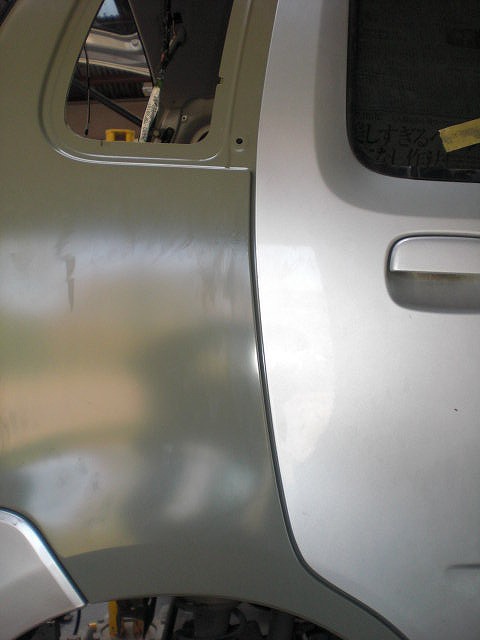

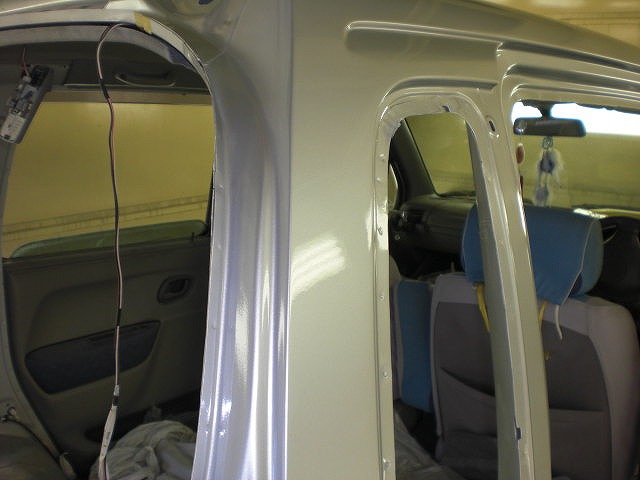

パネル接合部分もこの通り

スズキ ワゴンR+

新車と同じようにグラデーション塗装

スズキ ワゴンR+

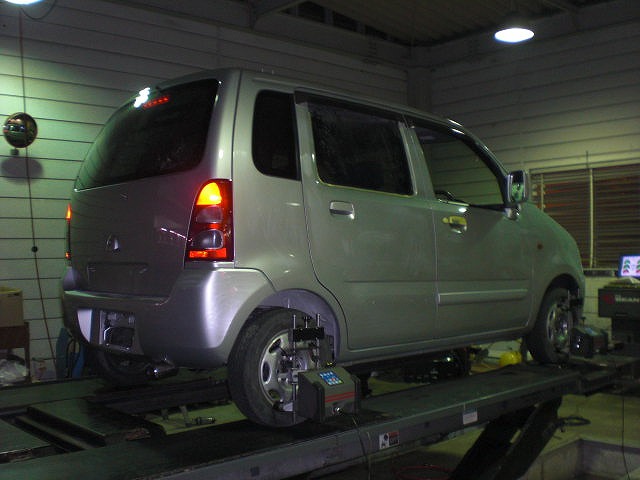

アライメント調整

走行確認

問題なし

スズキ ワゴンR+

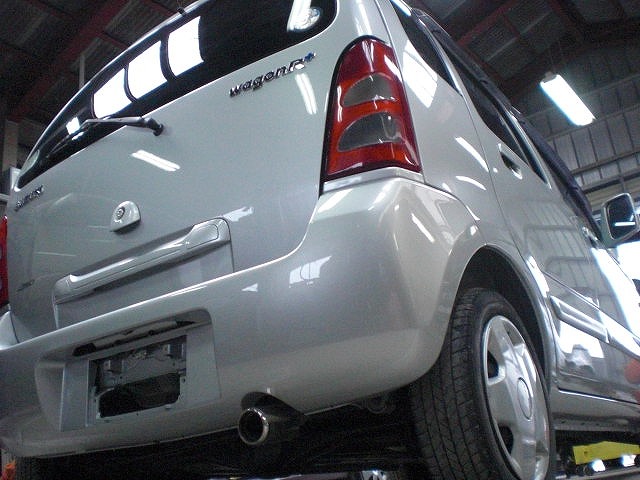

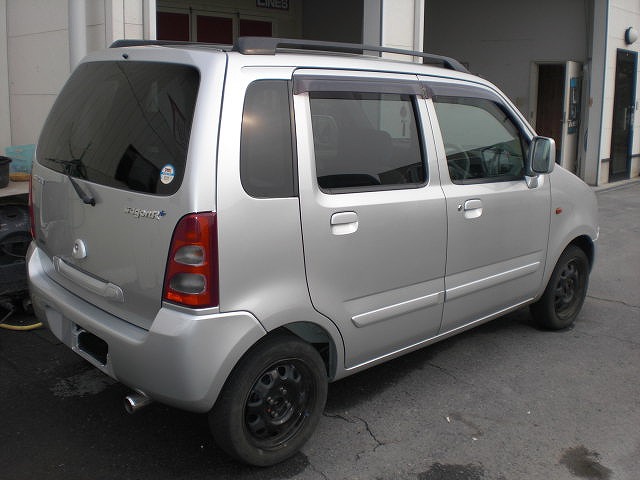

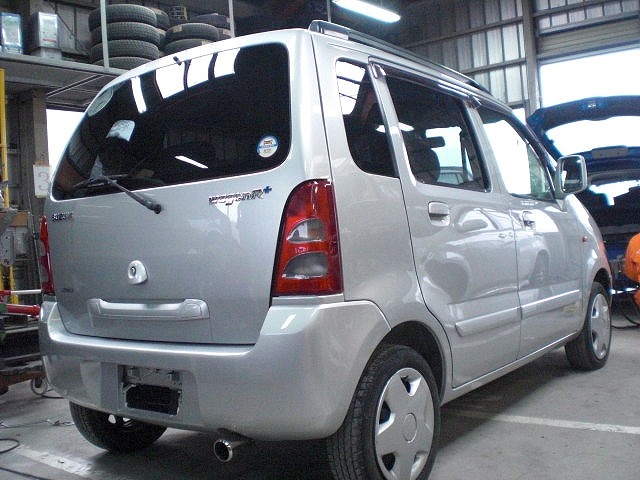

納車前の洗車を終えました…

スズキ ワゴンR+

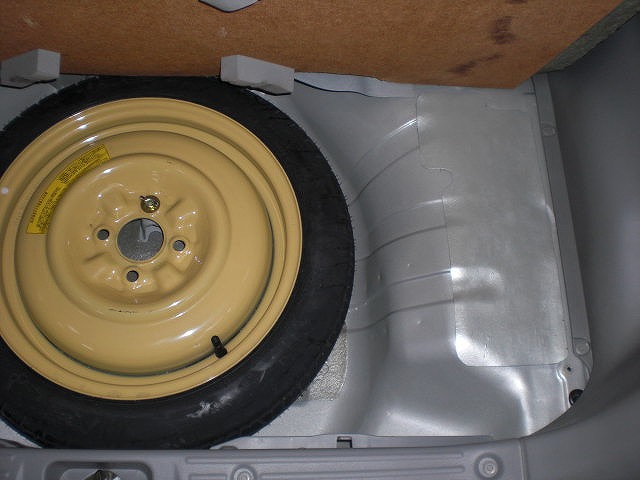

フロア部分

スズキ ワゴンR+

Before

スズキ ワゴンR+

あと1ミリを悩みながら追いかける気持ち

ジグだけに頼るものでもない

かといって、経験だけでも直せるものでもない

その両者と技術が合わさった時に1ミリの答えが出てくる

今までの経験を振り返ると大切だと思える事は

『諦めないこと』

スズキ ワゴンR+

Craftsmen Ship

リペア
・Ko-ji
ペイント
・Shige
メカニカル
使用設備
・オートブース ・グローバルジグ
編集者
・Takaaki
