トヨタ タウンエース トラックの板金・塗装施工例

トヨタ タウンエース トラック
トヨタ タウンエース トラック

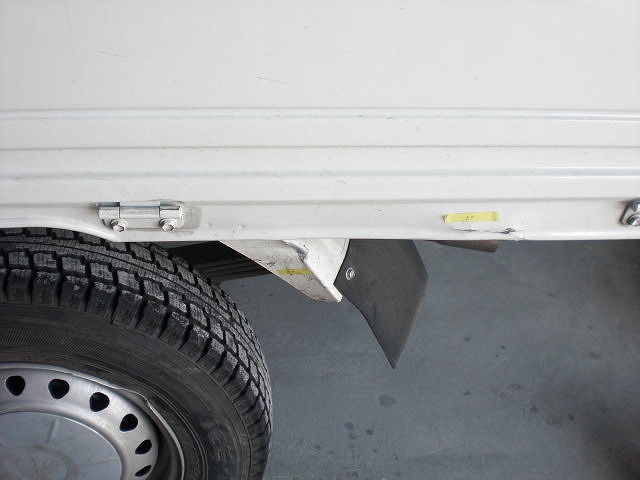

左側面修理

トヨタ タウンエース トラック
トヨタ タウンエース トラック

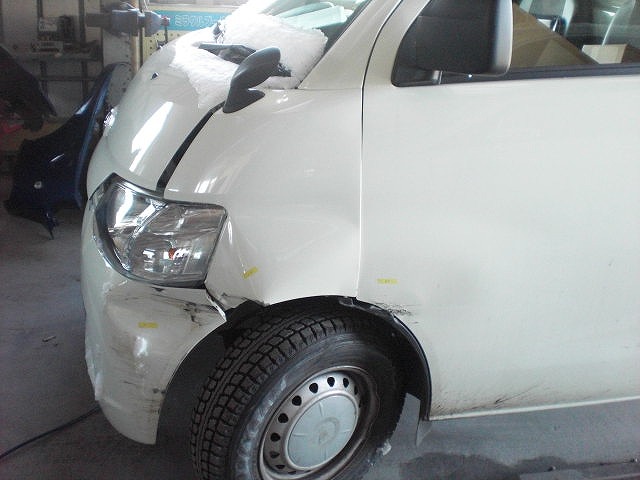

Fr部位の修正です

トヨタ タウンエース トラック

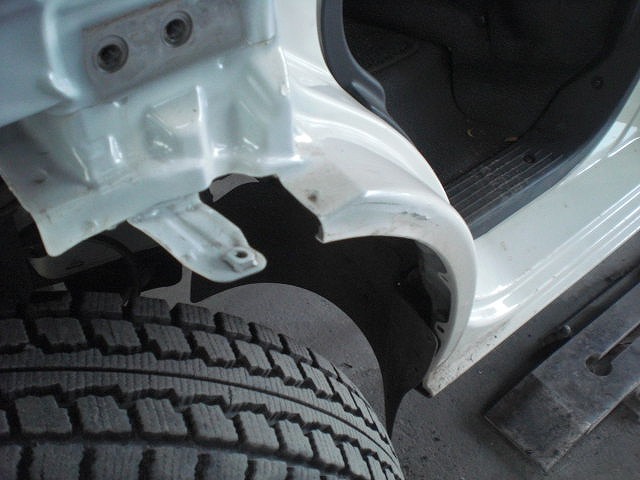

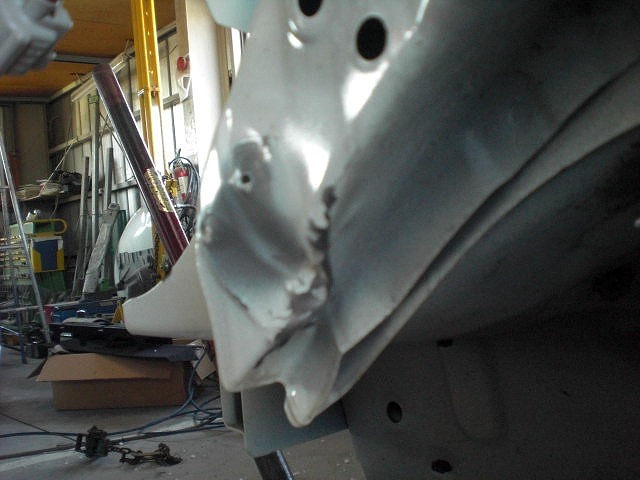

Frフェンダーのブラケット損傷・左フェンダーエプロン損傷

トヨタ タウンエース トラック

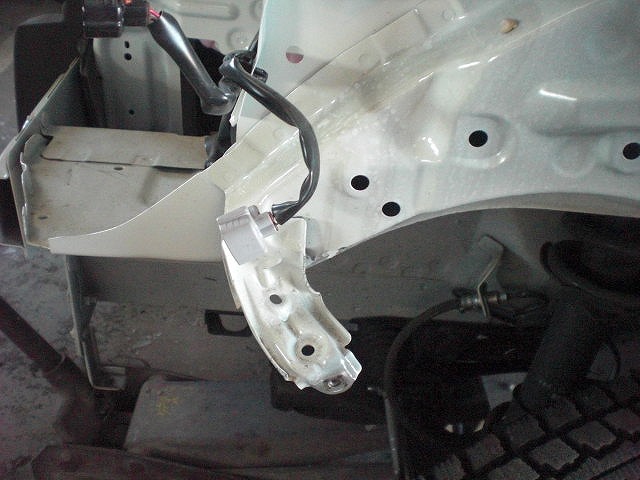

フェンダーブラケットを外した所です

トヨタ タウンエース トラック

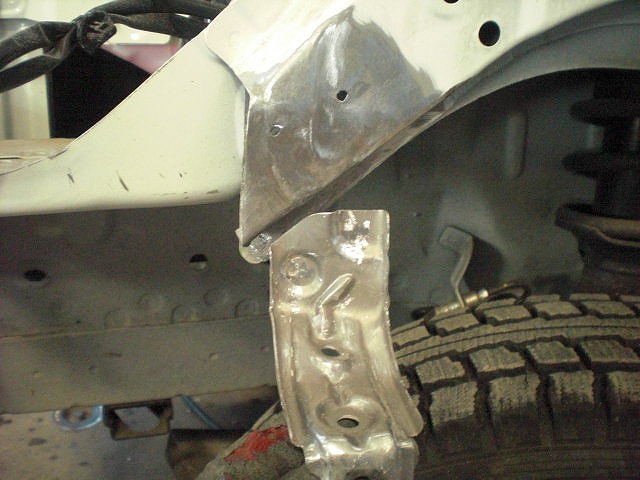

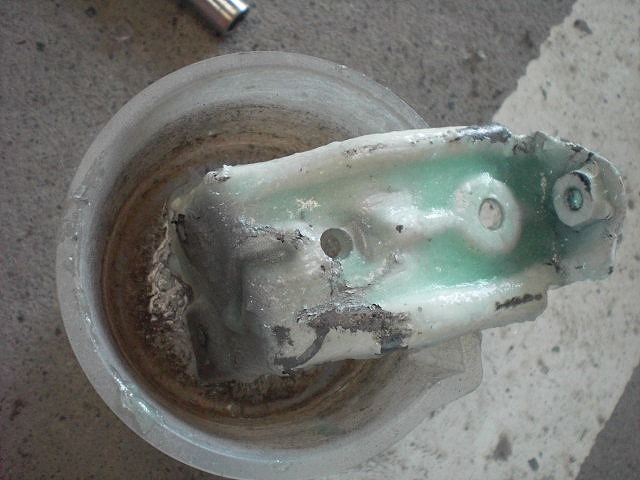

フェンダーブラケットを元の位置に鈑金修正し

旧塗膜全剥離している所です

トヨタ タウンエース トラック

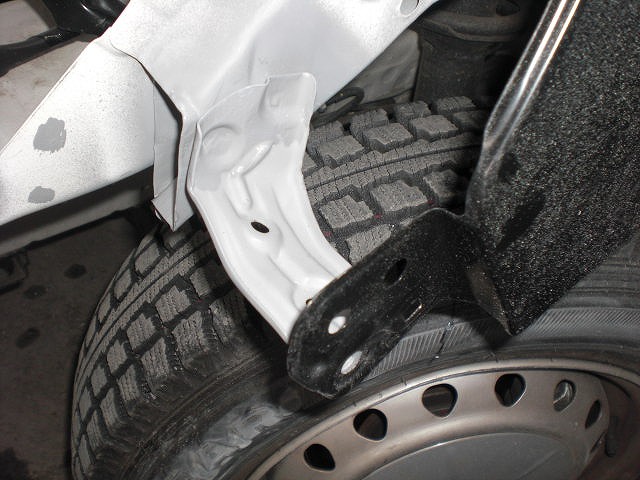

ブラケットおよびフェンダーエプロンの修正が終わりました

トヨタ タウンエース トラック
トヨタ タウンエース トラック

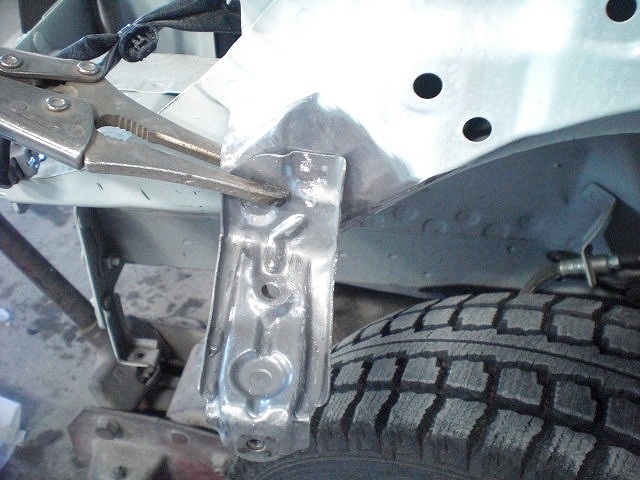

修正し終わったブラケットとエプロンを溶接いたします

トヨタ タウンエース トラック

溶接作業が終わり損傷を受け旧塗膜剥離していた部分に

防錆処理およびプライマーサフェーサー塗布

トヨタ タウンエース トラック

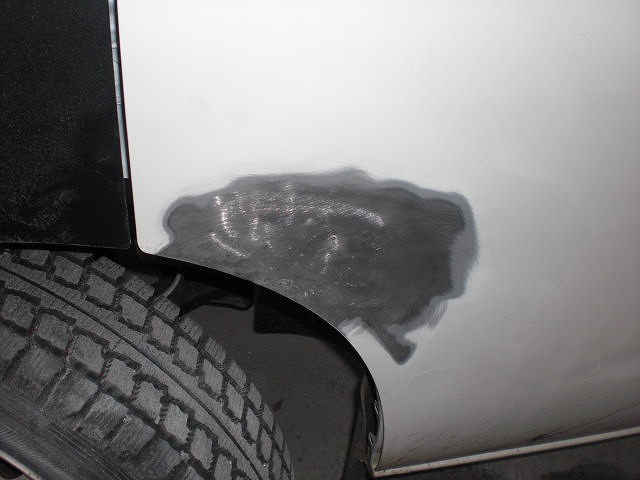

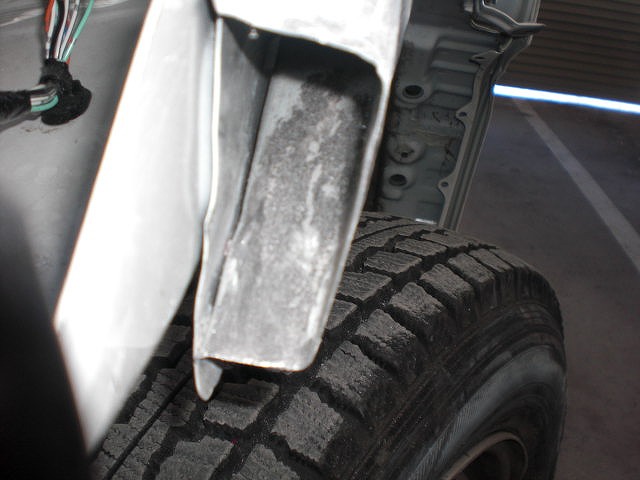

ドアからのダメージを受けており

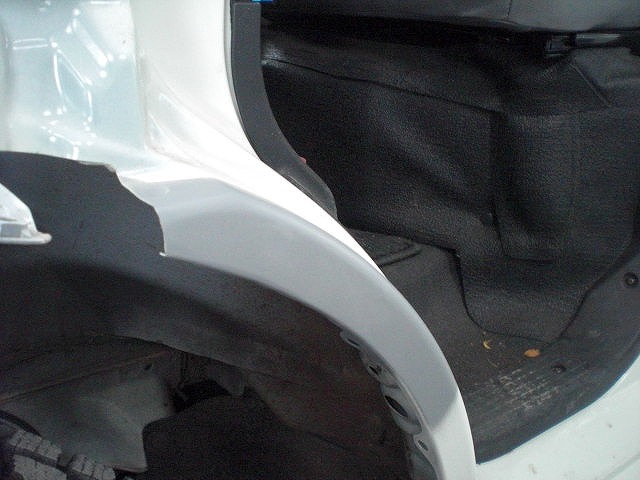

ホイールハウス部も鈑金修正・整形

トヨタ タウンエース トラック

Frドアの鈑金整形作業です

ドアはインナー側も損傷波及致しておりました

トヨタ タウンエース トラック

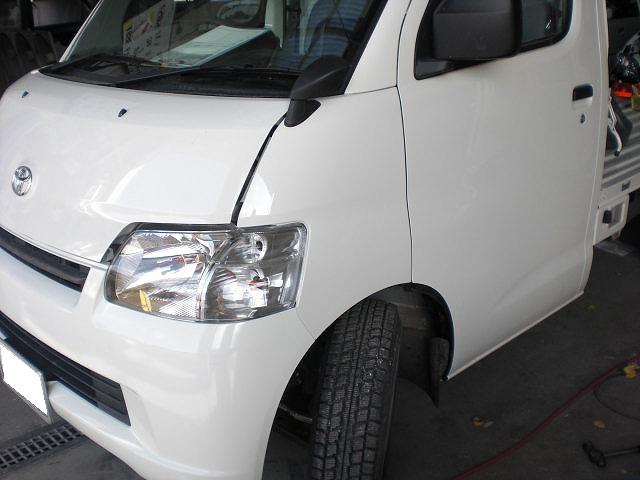

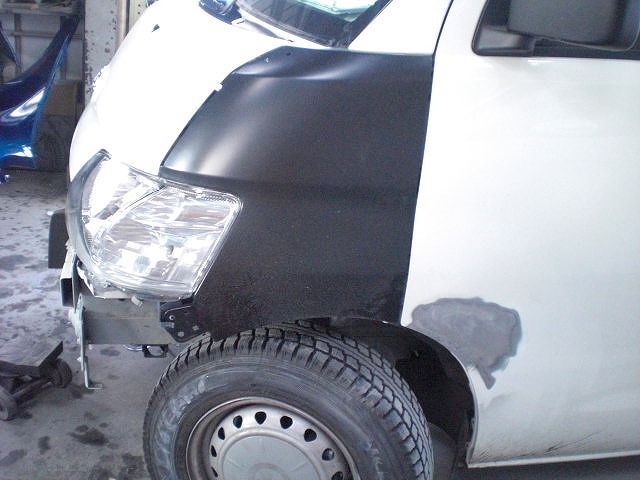

Fr部位の仮合わせ終了

トヨタ タウンエース トラック
トヨタ タウンエース トラック

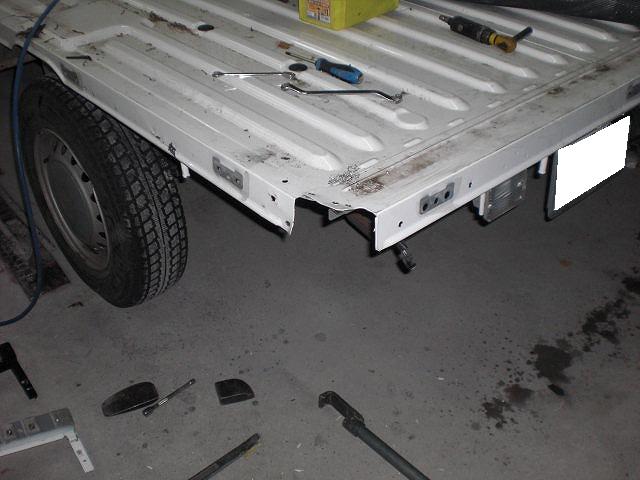

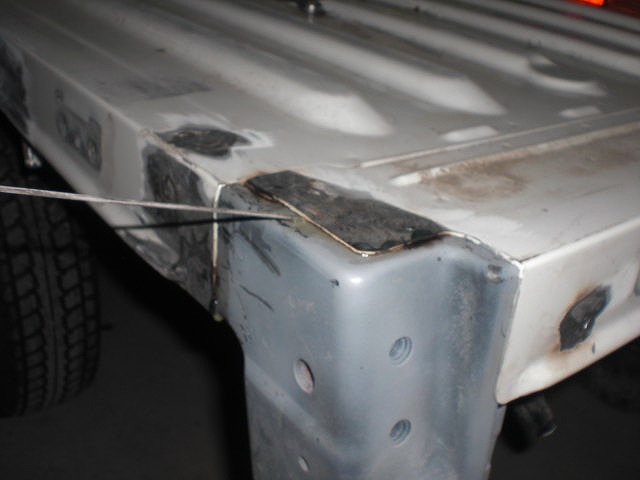

フロア左サイドパネル部位鈑金および後ろの交換・修正作業です

左Rrコーナーは交換です

トヨタ タウンエース トラック
トヨタ タウンエース トラック

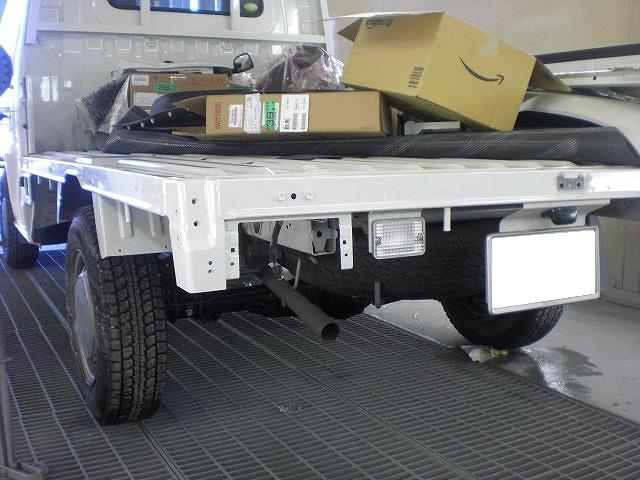

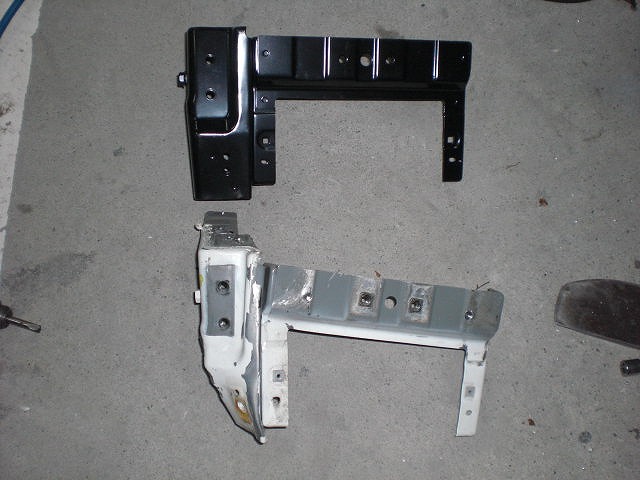

交換部品です

トヨタ タウンエース トラック

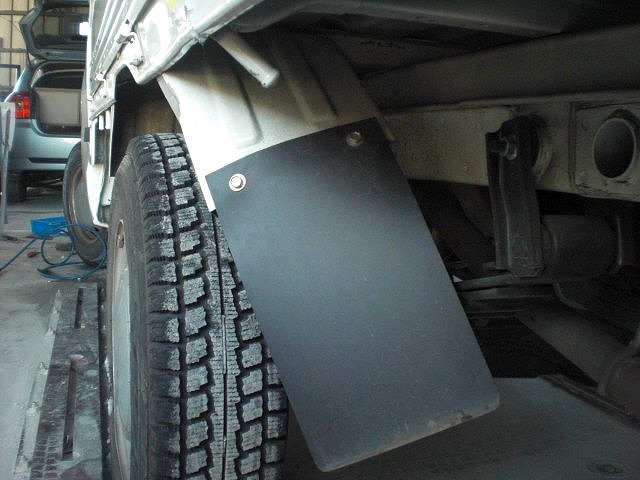

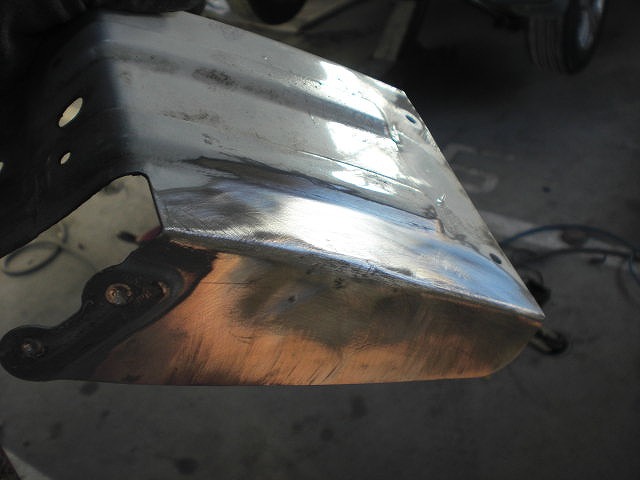

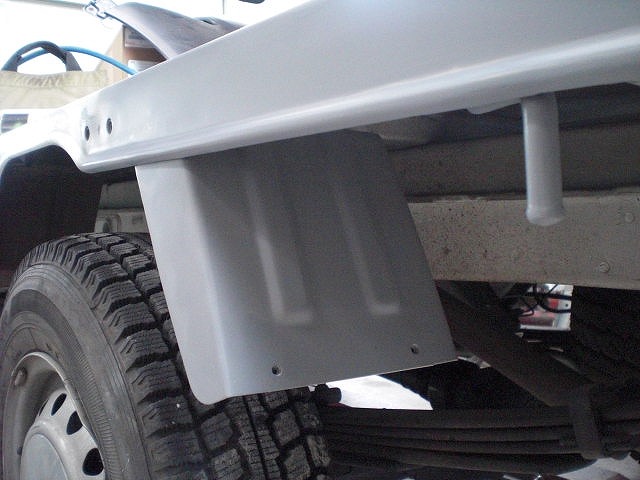

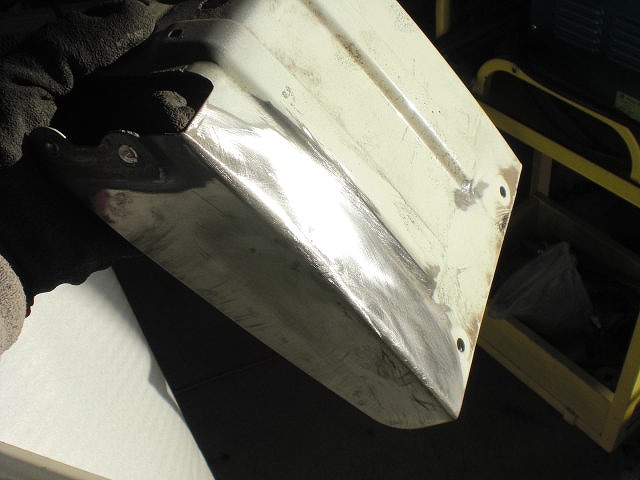

左Rrマットガードの歪み修正および鈑金修正

トヨタ タウンエース トラック
トヨタ タウンエース トラック

交換した部品の溶接が終わり

鉄板の合わせ目の中に防錆剤をたっぷりと流し込んでおきました

トヨタ タウンエース トラック

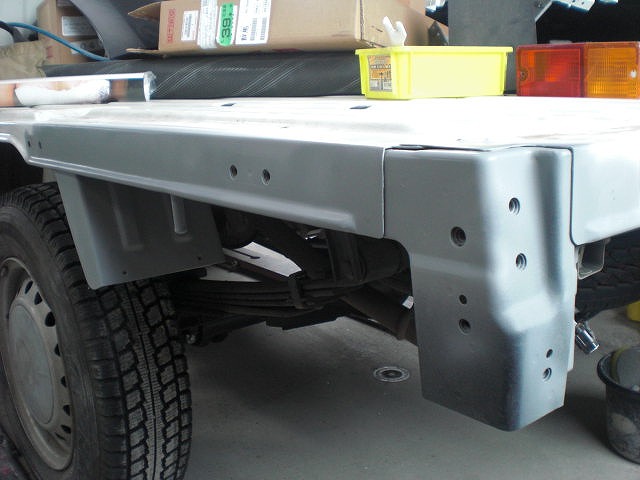

全ての鈑金が終わりプライマーサフェーサー処理

これから塗装に移ります

トヨタ タウンエース トラック
トヨタ タウンエース トラック

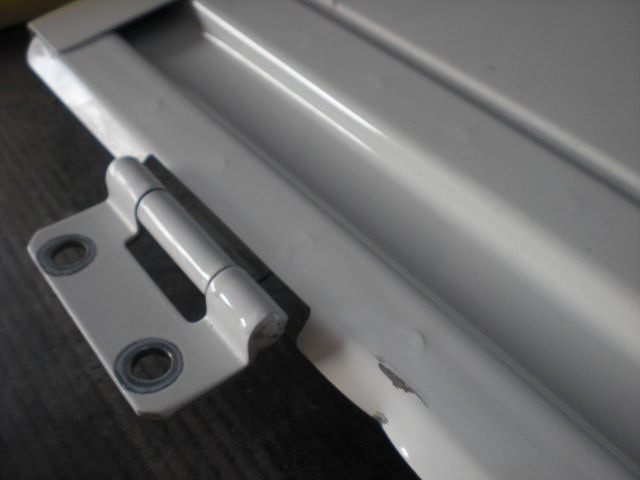

Rrゲートもダメージを受けておりましたので鈑金修正

トヨタ タウンエース トラック
トヨタ タウンエース トラック
トヨタ タウンエース トラック

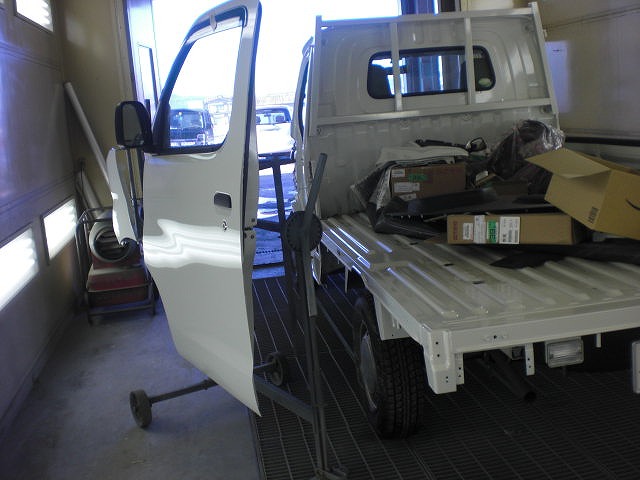

塗装完了

トヨタ タウンエース トラック

交換パネルの裏側から見た画像です

下塗り色を吹きそして上塗り色をグラデーション塗装

(極力新車と同様に)

トヨタ タウンエース トラック

ポリッシング作業および組み付け作業終了

トヨタ タウンエース トラック
トヨタ タウンエース トラック

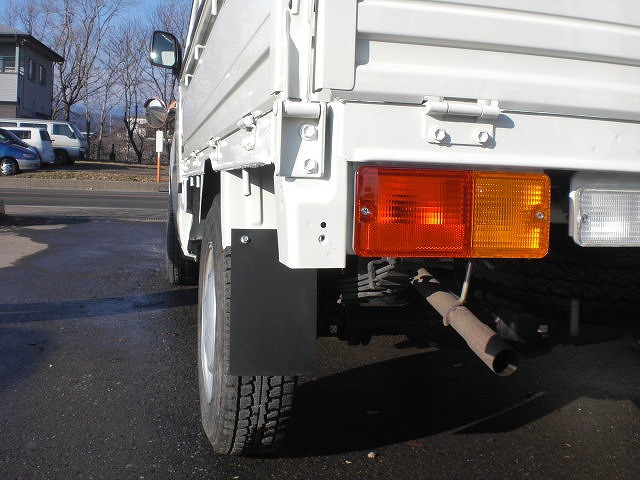

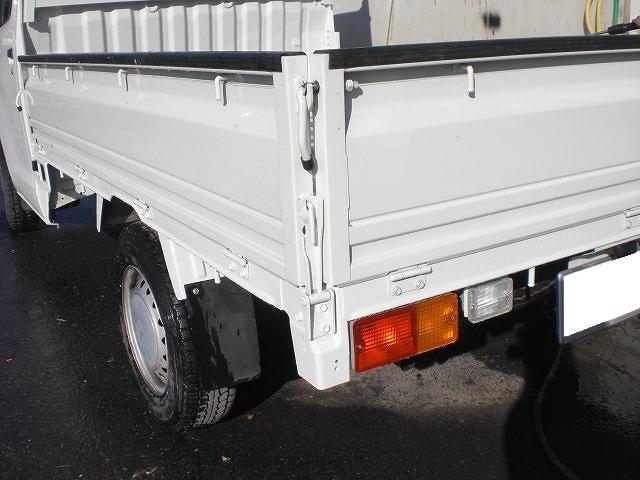

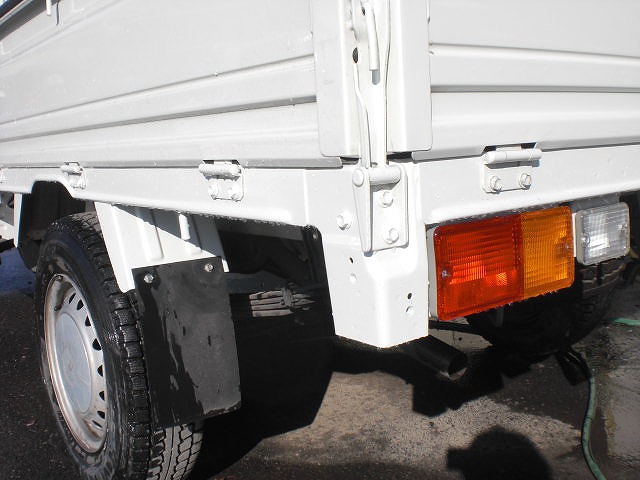

サイドおよびRr部組み付け終了

トヨタ タウンエース トラック

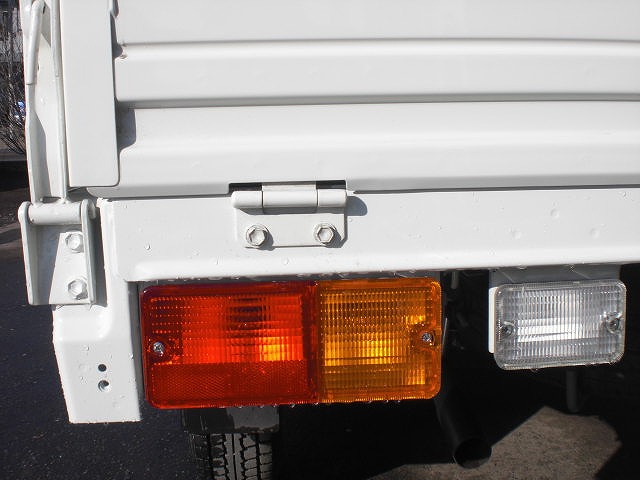

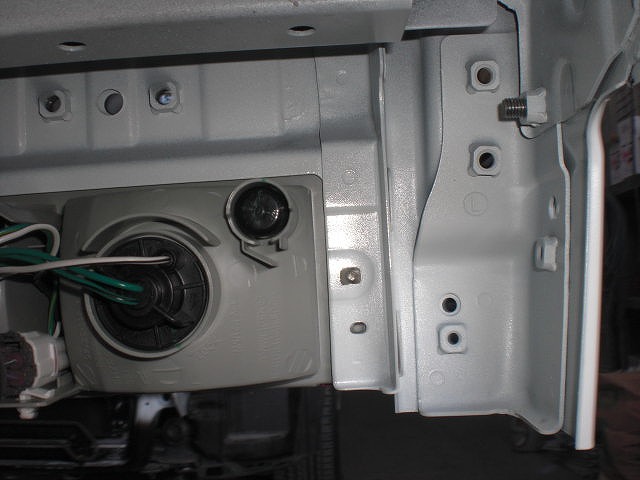

FrおよびRrのライト回りの確認

作業完了

トヨタ タウンエース トラック

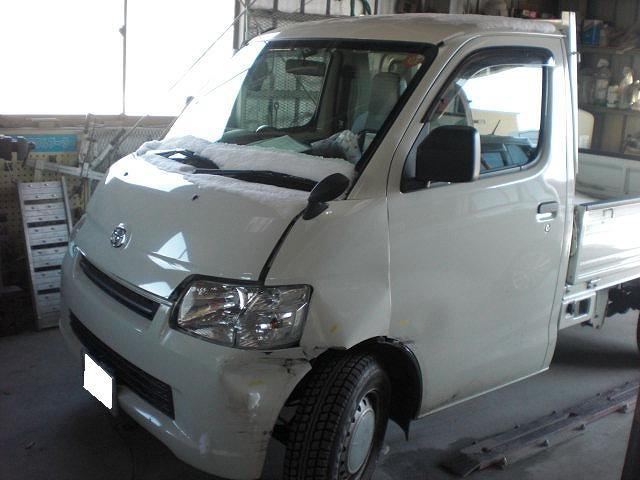

BEFORE

トヨタ タウンエース トラック

AFTER

トヨタ タウンエース トラック

BEFORE

トヨタ タウンエース トラック

AFTER
