ホンダ エリシオンの板金・塗装施工例

ホンダ エリシオン
ホンダ エリシオン
ホンダ エリシオン

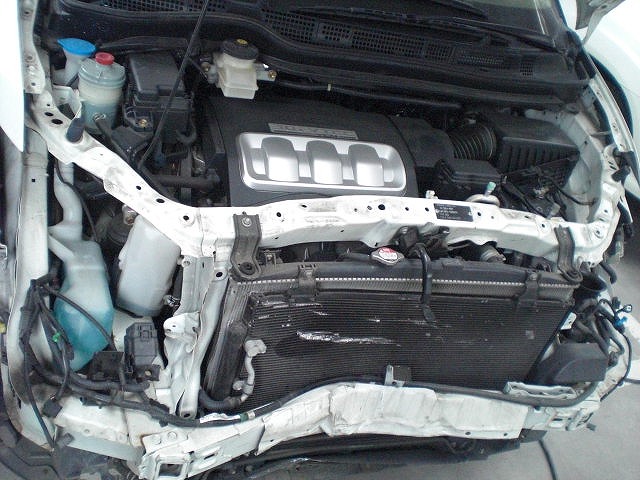

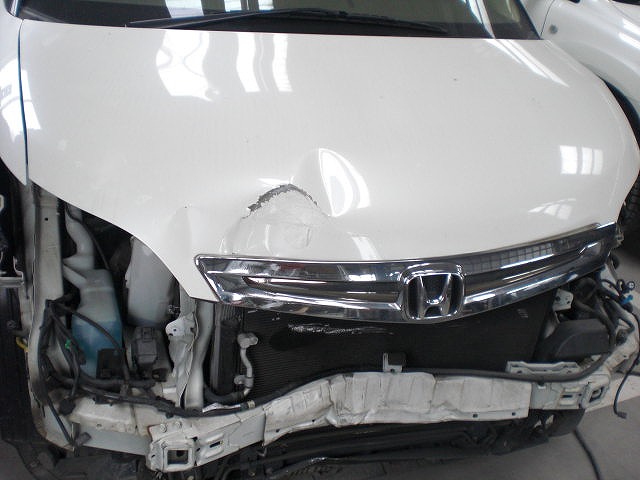

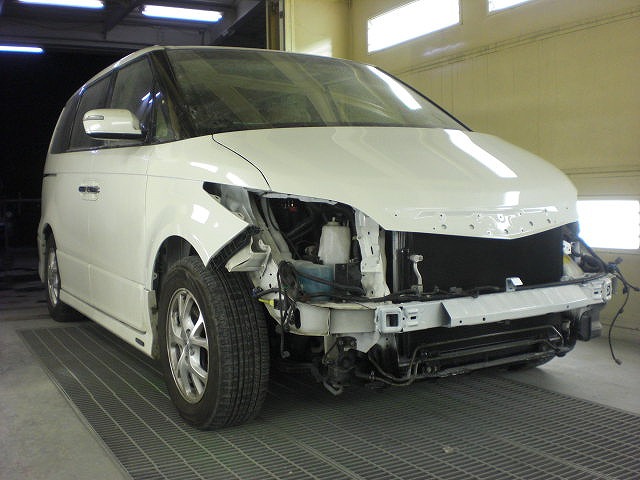

損傷範囲がかなり奥までいっておりました

ホンダ エリシオン

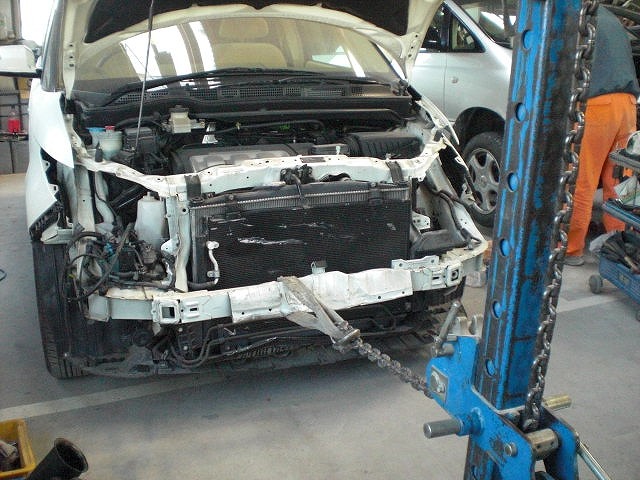

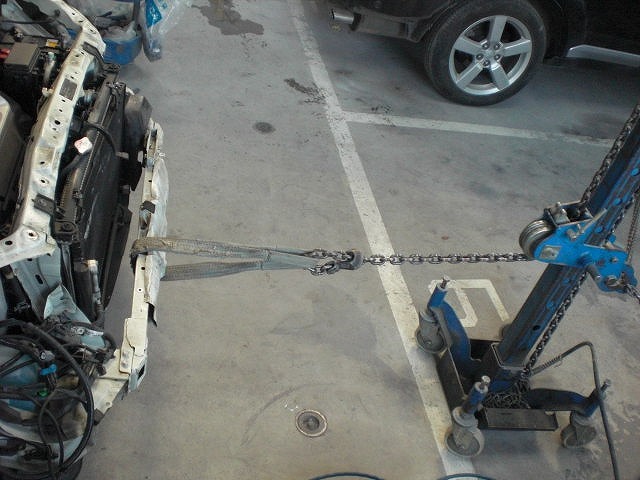

損傷している部品を活用して荒出し修正作業

ホンダ エリシオン
ホンダ エリシオン

クロスメンバーもダメージを受けておりました

ホンダ エリシオン

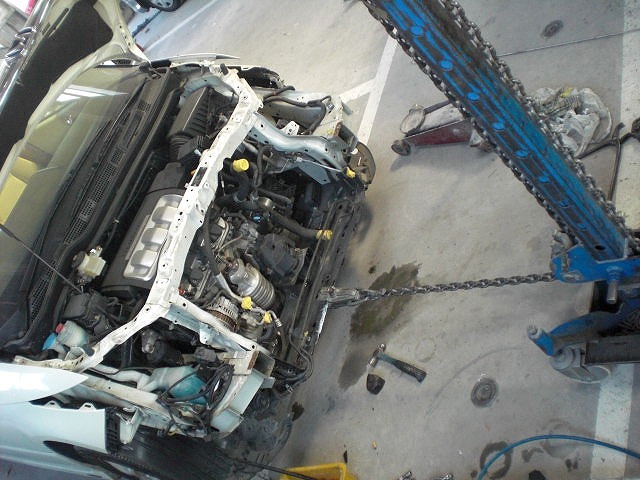

クロスメンバー修正作業

ホンダ エリシオン

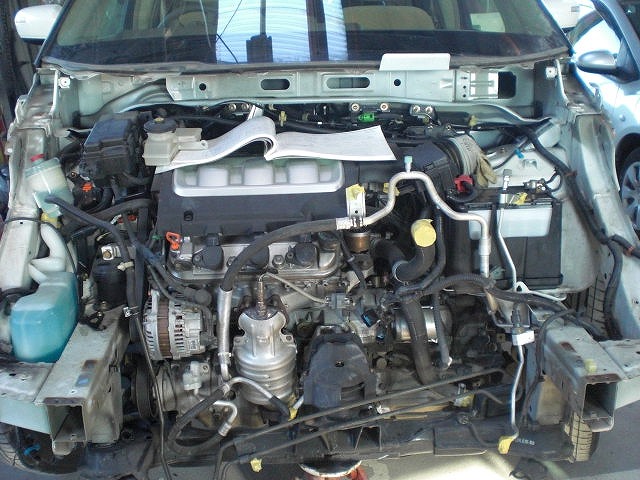

荒出し修正が終わり損傷部品を全て取り外しました

ホンダ エリシオン

新品部品を艤装します

ホンダ エリシオン

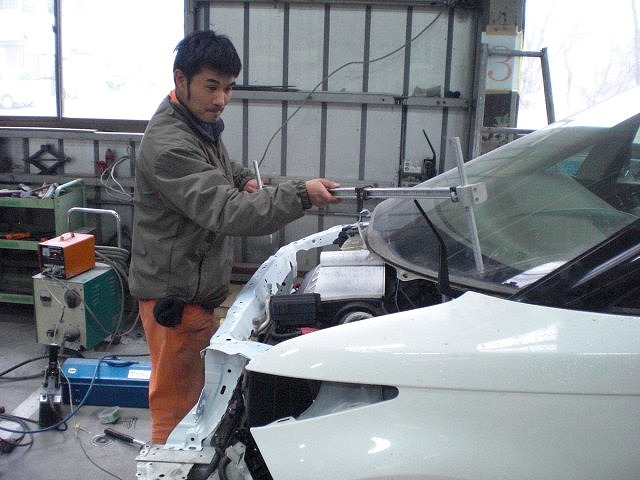

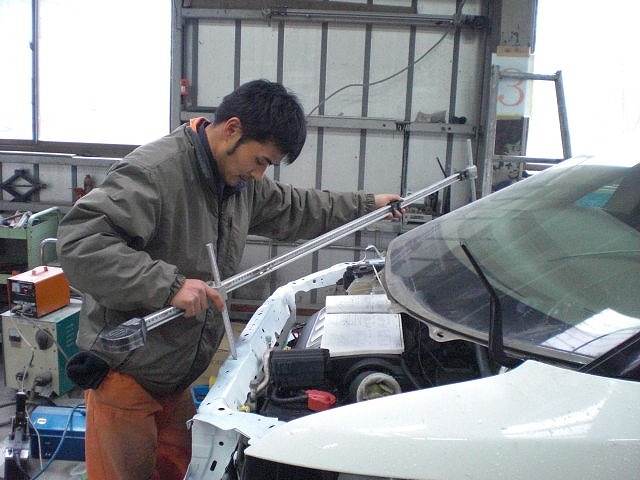

このときに様々なポイントで計測して

取り付け位置を設定します

ホンダ エリシオン
ホンダ エリシオン

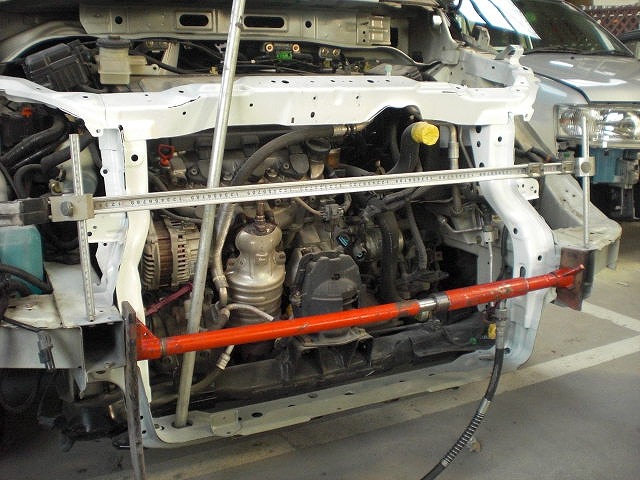

正面からのダメージでフレームの間隔が詰まっておりました

これをメーカー規定数値に戻しました

ホンダ エリシオン

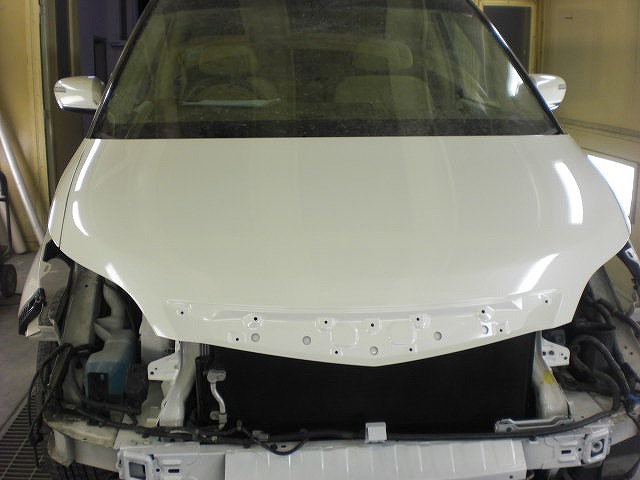

溶接前に、このようにしっかりと外板部品がくるわずに

取り付けられるかを最終的に確認し

骨格の溶接作業に入ります

ホンダ エリシオン
ホンダ エリシオン

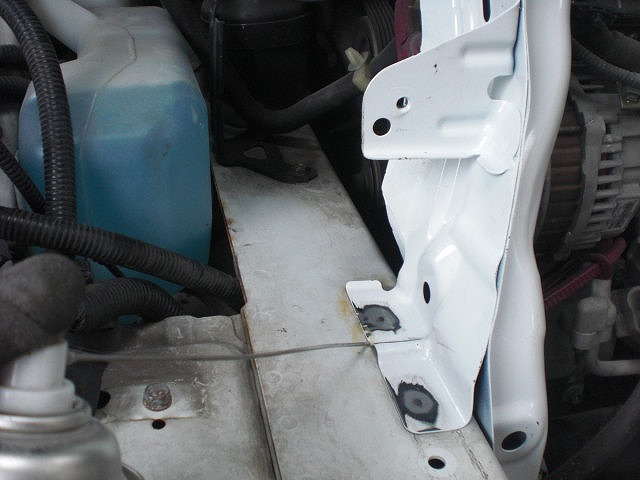

新品部品のフレームとの溶接部分です

当社では、できるだけスポット溶接を活用しています

スポット溶接は半自動溶接機と違い集中的に1点(3~5mm)

のみに熱を加え加圧し瞬間的に溶接ができます

その周辺部分は熱が入らない為に鉄板自体を傷めないメリットがあります

そして、その溶接された部分は焼き入れが入る事になりますので1.5倍の

強度になります。よって当社では極力スポット溶接を推奨しております

ホンダ エリシオン

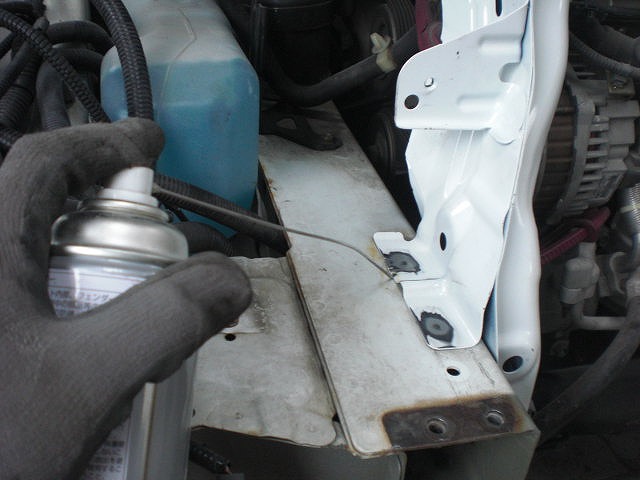

溶接された部分に防錆処理を行っているところです

ホンダ エリシオン

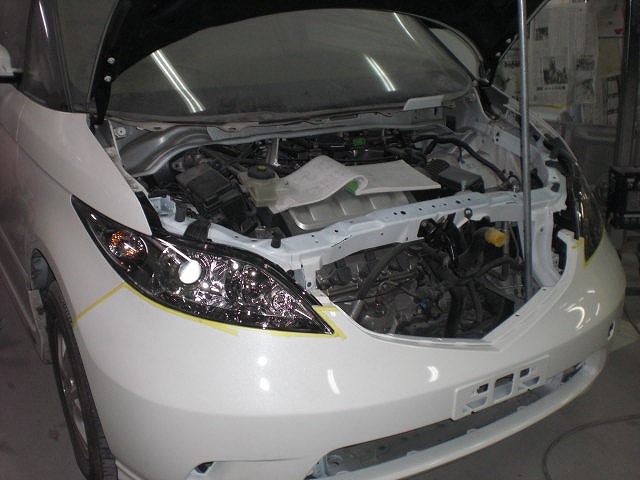

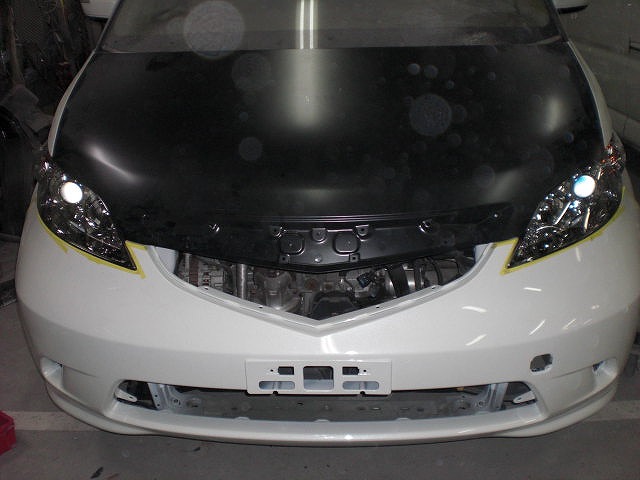

塗装完了

ホンダ エリシオン
ホンダ エリシオン
ホンダ エリシオン

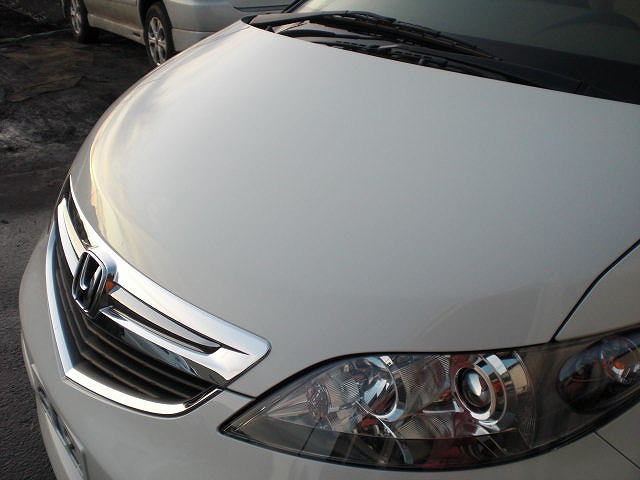

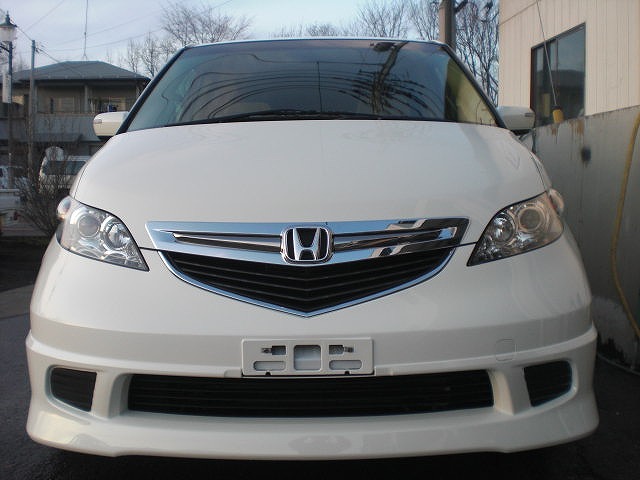

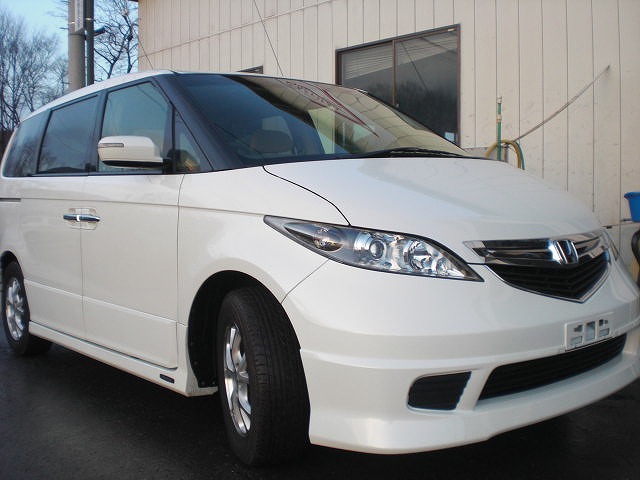

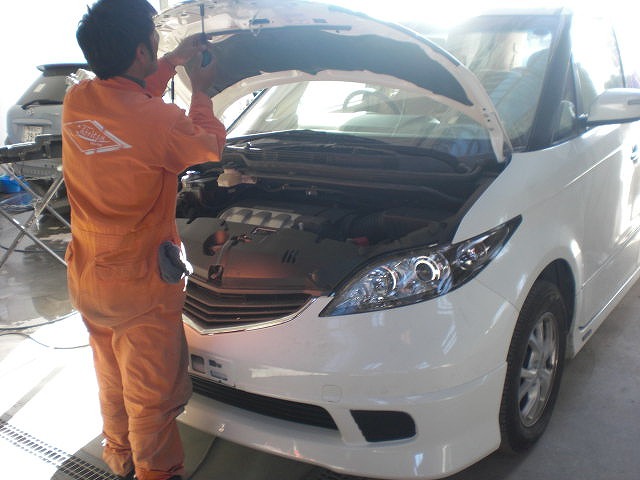

作業完了

ホンダ エリシオン
ホンダ エリシオン
リペア
・Yobu
ペイント
・Shige
メカニカル
使用設備
・オートブース
編集者
・Yobu
